Műszaki adatok

Motor adatok

Motor teljesítménye S1-ben: 1500 W

Feszültség: 400 V / 50 Hz

Általános méretek

Ágy szélessége: 180 mm

Ágy magassága: 260 mm

Felállítási méret: 1870 x 720 x 1520 mm

Esztergagép adatok

Hosszirányú előtolás: 0,053-1,291 mm/ford (40 fokozat)

Keresztirányú előtolás: 0,011-0,276 mm/ford (40 fokozat)

Orsó furat: 38 mm

Orsó kúp: MK5/MT5

Szegnyereg kúp: MK3/MT3

Maximális forgási átmérő a kereszt szán felett: 198 mm

Maximális forgási átmérő híd nélkül: 450 mm

Orsó fordulatszám: 65-1810 ford/perc (18 fokozat)

Metrikus menetek: 0,4-7 mm/ford (32 fokozat)

Collos menetek: 4-60 TPI (36 fokozat)

Keresztszán elmozdulás: 160 mm

Felső szán elmozdulás: 80 mm

Csúcstávolság: 1000 mm

Maximális forgási átmérő az ágy felett: 330 mm

Csúcsmagasság: 165 mm

Hosszirányú elmozdulás: 850 mm

Pinola mozgása: 100 mm

Maximális szerszámtartó mérete: 16 x 16 mm

Zajszint és vibráció

Hangnyomásszint: 78 dB(A)

Súly

Nettó súly: 530 kg

Bruttó súly: 572 kg

Szállítási méretek

Csomagolás magassága: 730 mm

Csomagolás szélessége: 750 mm

Csomagolás hossza: 1860 mm

Általános adatok

EAN kód: 9120039905358

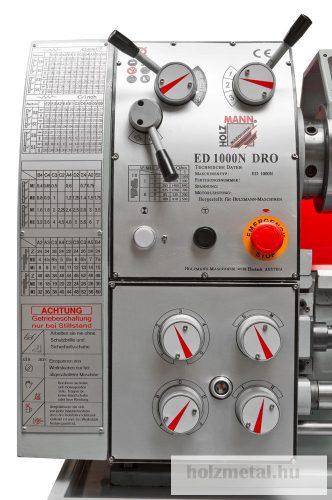

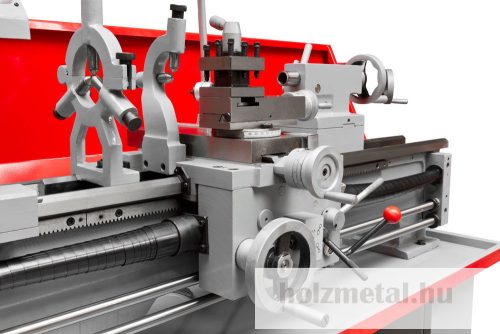

ED 1000NDIG fémipari esztergagép digitális útmérővel *
