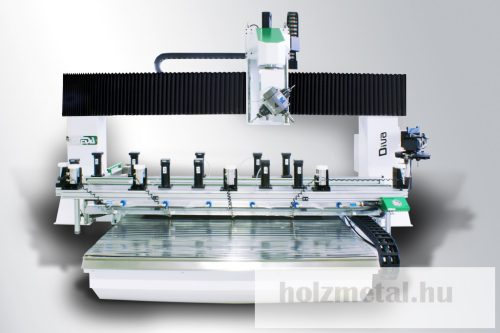

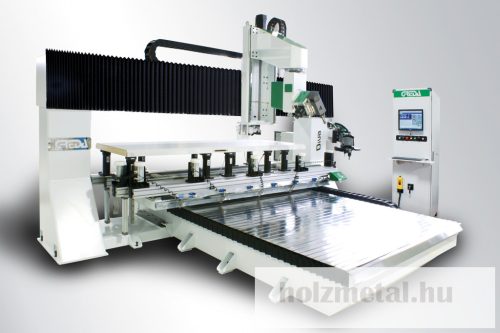

GREDA DIVA DOORS - ajtómegmunkáló CNC központ

GREDA DIVA DOORS - ajtólap megmunkálóközpont

Gyári videó:


ÁLTALÁNOS MŰSZAKI INFORMÁCIÓK
X tengely löket 3700 mm
Y tengely löket 2000 mm
Z tengely löket 750 mm
Darab magasság Z-tengely ~550 mm
Darab méret X-oszlopok 1400 mm
Lineáris gyors sebesség 100 m/perc
Sűrített levegő fogyasztás 30 NI/perc
teljesítmény 32 kW
Sűrített levegő ellátási nyomás 6 bar
Feszültség 380 Volt, 3/50 Hz.
A gép mérete 5000x3300 mm
Kabin méretei 7200x4500 mm

MŰSZAKI MŰSZAKI ADATOK

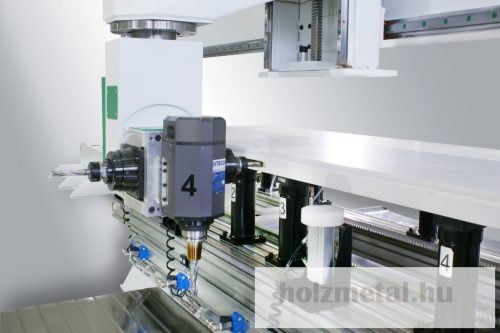

5-TENGELYES MŰKÖDÉSI CSOPORT MÓD. R2+R1CU
Leírás
- A-tengely dönthető végtelen
- C-tengely forgása +/- 360° interp.
- N. elektro-orsók bi-tengely 1
- Teljesítmény 7,5 kW
- Maximális sebesség 18000 ford./perc
- N. az elektro-orsó egytengelyű 1
- Teljesítmény 11 kW
- Maximális sebesség 24000 ford./perc
- Szerszámcsatlakozó HSK 63F ER32/40
- Hűtés Ventilátor
- N. inverter 2
- A Can nyílt digitális adatátviteli rendszerrel nem csak a fordulatszámot és a forgásirányt, hanem a gyorsulásokat is programozhatjuk az egyes használt szerszámokhoz, illetve szabályozhatjuk az áramfelvételt munka közben.

A CNC fő funkciói:
• 6 tengely + orsó egyidejű kezelése lineáris, körkörös és spirális interpolációban
• Egyidejű programozás a munkafolyamattal
• Szerszámtartomány ellenőrzése grafikus megjelenítéssel a monitoron
• Kompenzációs sugár és szerszámhossz a területen
• Forgatás funkció (a profil elforgatása)
• Automatikus sebesség a szélen
• Tükör funkció (szimmetrikus végrehajtás)
• Méretezés faktor függvény
