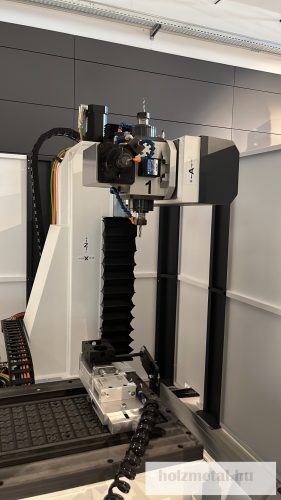

GREDA GIOTTO 4tengelyes CNC megmunkálóközpont

ÁLTALÁNOS MŰSZAKI INFORMÁCIÓK
X tengely löket 2500 mm
Y tengely löket 800 mm
Z tengely löket 700 mm
Lineáris gyors sebesség 100 mt/perc
Sűrített levegő fogyasztás 30 NI/perc
Teljesítmény 23 kW
Légnyomás 6 bar
Feszültség 380 Volt, 3/50 Hz.
Súly 3500 kg
Kabin méretei 4700x2750 mm

LINEÁRIS TENGELYKEZELÉS
A Greda NC-megmunkáló központok az "Alpha Wittenstein" mozgáscsomaggal vannak felszerelve, amely Németországban vezető szerepet tölt be a kezelőrendszerek terén: a csomag a "kettős fogaskerék" rendszernek köszönhetően a kenés automatikusan megtörténik a munka során.
Ezek az átviteli rendszerek 0,02 mm-es ismételhetőséget garantálnak.

VÁKUUMRENDSZER

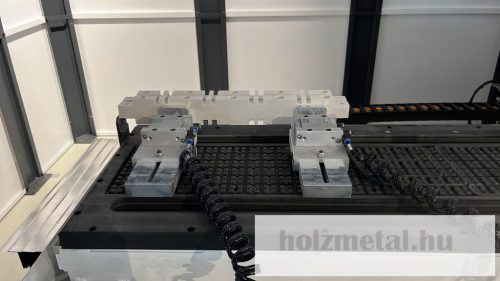

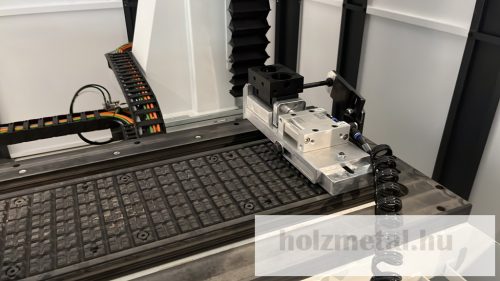

A gép 100 m³/h vákuumszivattyúval, szűrőkkel, vákuum- és elektroszeleppel van felszerelve, amely előre be van állítva a vákuum minimális küszöbértékének szabályozására a munkadarabon a biztonságos rögzítés érdekében.

SZERKEZET ÉS MECHANIKA
• Minden Greda gépet a piacon elérhető legfejlettebb eszközök és szoftverek felhasználásával terveztek és terveztek, amelyek lehetővé teszik a szerkezetek és a munkacsoportok minden alkatrészének elemzését, garantálva a stabilitást, a pontosságot és a tartósságot az idő múlásával.
• A szerkezetek nagy vastagságú hegesztett és stabilizált acél pincéből állnak, amely nagy merevséget biztosít.
• Az 5 tengelyes kezelőegység alumíniumöntvényekből áll, amelyek nagy merevséggel rendelkeznek, amely folyadékkal és teljesítő dinamikával kombinálva garantálja a kimenetek nagy teljesítményét.
• A lineáris tengelyek mozgása 4 oldalról edzett és csiszolt fogasléces rendszeren keresztül történik csavarfogakkal, vagy egy nagy átmérőjű előfeszített anyával és recirkulációs gömbcsavarral.
• A tengelyek mozgását kefe nélküli szervomotorok hajtják, amelyek digitális hajtásokkal vezérelt abszolútérték-jeladókkal vannak felszerelve.
• A csúszó kocsik négyirányú síncsapágyakkal mozognak, amelyek edzett és trapéz alakú köszörült prizmavezetőkön futnak.
• Kezelőpanel és képernyő az elektromos szekrényre szerelve.
